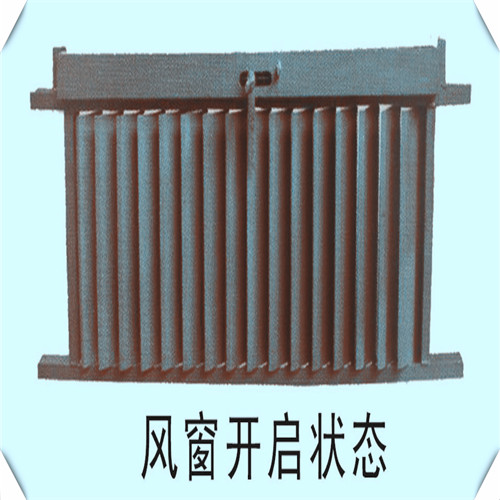

气动百叶矿用调风窗,包括框架,百叶,底座和传动机构,百叶中部铰接设于框架上,底座设于框架外侧,传动机构设于底座上,传动机构与百叶连接,传动机构包括气动马达,蜗杆,蜗轮,连杆,驱动总杆和限位杆,蜗杆设于底座内,蜗杆通过联轴器与气动马达输出轴相连,蜗轮转动设于底座内,蜗轮一侧呈扇形排布设有锯齿,蜗轮锯齿与蜗杆啮合,蜗轮远离扇形排布锯齿的一侧设有驱动凸起头,连杆一端与驱动凸起头铰接连接,驱动总杆与连杆另一端铰接连接,驱动总杆摆动设于框架内.
气动百叶矿用调风窗具体提供了一种便于调节控制,运行稳定,且可以根据通风需求调节调风面积的气动百叶矿用调风窗.
